자동 부품을위한 완전 자동 갠트리 타입 고압 스프레이 클리닝 머신
장비 구성 :
구성 요소 청소기는 주로 청소 기계 본체 및 전기 제어 시스템으로 구성됩니다.
자동차 부품을위한 고압 스프레이 세정 기계의 본체 구성 :
완전 자동 갠트리 타입 고압 스프레이 클리닝 머신의 본체는 세척 챔버, 하중 및 언로드 워크 벤치, 스프레이 시스템, 제습 시스템, 액체 저장 탱크 및 여과 시스템, 오일 및 물 분리 시스템, 난방 시스템 및 배기 시스템으로 구성되어야합니다.
청소 기계의 본체는 전체 장비의 프레임이며 모든 부품은 청소 기계의 본문에 설치해야합니다. 청소 기계의 주요 재료는 스테인레스 스틸이어야합니다.
로딩 테이블의 바닥에는 움직임 및 로딩 및 언 로딩 작업을 용이하게하여 작업 효율성을 향상시키기 위해 롤러가 장착되어 있어야합니다.
스프레이 시스템 : 자동 청소 공정이 공작물에 스프레이하는 경우, 팔레트 차량이 부품으로 부품으로 회전 할 수 있으므로 청소 부품의 모든 표면이 고압 워터 제트로 세척되도록합니다. 고압수의 출력 압력, 수온 및 청소 시간을 조정할 수 있습니다.
제습 시스템 : 청소 중에 안개가 넘쳐나거나 작업 환경에 영향을 미치지 않도록 청소실의 문을 열기 전에 청소실 내부 안개를 제거하기 위해 안개 방전 장치를 세척실에 설정해야합니다.
저장 탱크 및 여과 시스템 : 물 탱크 본체, 여과 시스템, 온도 제어 시스템, 액체 수준 컨트롤러 등으로 구성됩니다.
저장 탱크는 세척 탱크와 헹굼 탱크로 나뉘어져 있으며,이 탱크는 각각 여과 시스템에 연결되어 청소 물이 반환 될 때 일부 오염 물질을 걸러냅니다.
오일 및 물 분리 시스템 : 장비가 작동하는 경우 액체의 순환을 보장하기 위해. 장비에는 오일 및 물 분리 및 오일 제거 기능이 있어야합니다.
전기 제어 시스템 :
전기 제어 시스템에는 원격 진단 및 모니터링 시스템, 청소 유체 오염 물질 농도 모니터링 장치 및 자동 청소제 추가 시스템이 포함되어야합니다.
전기 제어 시스템 : 세정 챔버의 문, 청소, 헹굼 및 제습 공정을 포함한 다양한 작동 메커니즘의 작용을 제어하고 청소 정보를 표시합니다. 청소 작업은 PLC에 의해 제어되며, 조절 가능한 청소 시간과 물에 전기 가열을 사용하여 온도로 조정할 수 있습니다. 전기 부품은 습한 환경에서 작동 할 수있는 평판이 좋은 제조업체의 것이어야합니다.
네트워크를 통해 원격 진단 및 모니터링 시스템을 통해 정화 기계의 원격 진단 및 모니터링을 실현합니다.
완전 자동 갠트리 증기 피팅 고압 스프레이 클리닝 머신의 기능적 요구 사항
(1) 신체의 재료 요구 사항 : 주요 부품은 강한 부식 저항을 위해 스테인레스 스틸로 만들어 져야합니다.
(2) 자동 청소 온도 요구 사항 : 전기 가열이 채택되고 수온은 작동 온도로 가열 될 때 절연 상태에 자동으로 들어가야합니다. 세척 챔버, 각 물 탱크 및 파이프 라인에는 전체 단열 설계가 필요합니다.
(3) 방지 오염 요건 : 청소 시스템 및 헹굼 시스템은 물의 교차 오염을 피하고 청소 효율 및 효과에 미치는 영향을 방지하기 위해 서로 독립적입니다.
(4) 물 절약 및 하수 방전 요구 사항 : 장비는 청소수의 재활용을 보장하고 물을 절약 할 수 있도록 여러 여과 설계 및 유유 분리 기술을 채택해야합니다. 수질 오염 감지 값에 따르면 물의 교체 또는 보충에 알리십시오.
(5) 오일 제거 요구 사항 : 장비는 고급 석유 수 분리 기술 및 오일 스크래핑 장치를 채택해야하며, 환경 보호 요구 사항을 보장하기 위해 쉬운 재활용 및 처리를 위해 특수 용기에 그리스를 수집해야합니다.
(6) 자동 청소 원격 진단 및 모니터링 요구 사항 : 장비는 네트워크를 통해 원격 결함 진단 및 청소 기계 모니터링을 실현할 수 있습니다.
(7) 장비 청소 시간을 조정할 수 있어야합니다.
완전 자동 갠트리 증기 피팅 고압 스프레이 클리닝 머신의 안전 설계 요구 사항 :
1) 장비는 결함 진단, 탐지, 문의 및 경보 디스플레이의 기능이 있어야합니다.
2) 대기 작동시 완벽한 방지 기능이 있어야합니다.
3) 응급 상황 중지 버튼을 설정하여 응급 상황에 따라 언제든지 전원 공급 장치를 차단하십시오.
4) 장비에는 안전 경고 기능이 있어야합니다. 장비는 접지 및 누설 방지 기능이 우수해야합니다.
5) 장비는 작동 할 때 완벽한 방지 기능을 갖추어야하며, 수위가 경고 라인보다 낮을 때 펌프가 시작되지 않아야합니다.
완전 자동 갠트리 증기 피팅 고압 스프레이 클리닝 머신의 기술 매개 변수 (지표 또는 조건)
|
장비의 총 전력 |
60kW |
|
세척 품목의 최대 무게 (자동 청소) |
≤750kg |
|
씻은 품목에 대한 크기 요구 사항 |
길이와 너비는 1250mm 미만이며 높이는 800mm 미만입니다. |
|
청소 압력 |
0.6MPA |
|
헹굼 압력 |
0.3mpa |
|
장비가 제공 할 수있는 가열 온도 |
일정한 온도 ~ 80℃조절할 수 있는 |
|
원천 |
AC380V (3 단계 5 와이어) 60kva |
|
수자원 조건 |
(산업용 수돗물)≤0.1MPA, DN50 |
|
항공 공급원 |
≮0.6MPA |
|
에어컨 냉각 파이프 |
φ180, 외부 |
|
공간 요구 사항 (길이 X 너비 X 높이) |
≯4400×4900×3800mm |
|
배수 라인 |
DN50 |

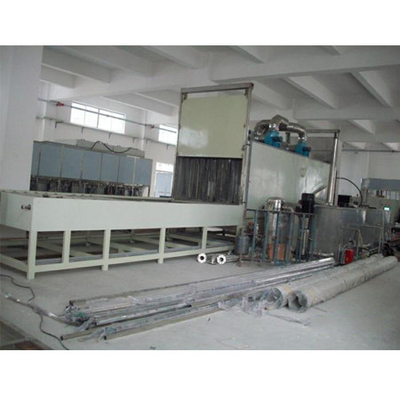

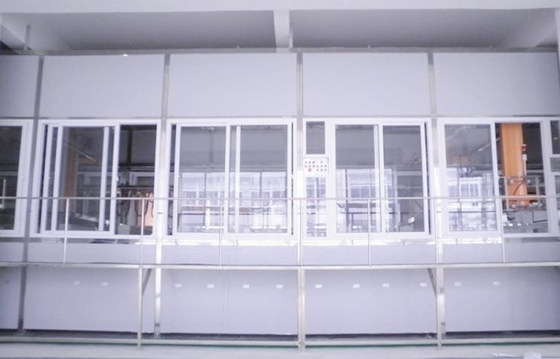

기음ustomer 케이스 ~의완전 자동 갠트리유형 고압 스프레이 클리닝 머신
