Полностью автоматическое ультразвуковое оборудование для очистки 2880 Вт 28 кГц для металлических деталей

Название оборудования: автоматическая ультразвуковая линия очистки и сушки для металлических деталей

Модель оборудования: HS-8192AFG

Модель оборудования и значение:

Модель: HS-8192AFG

Значение: (HS) относится к сокращению Hongshun Automation Equipment Co., LTD.; (8) относится к общему количеству 8 функциональных слотов машины,

(192) относится к общему количеству 192 ультразвуковых преобразователей; (AFG) относится к нестандартной полностью автоматической очистной машине

Использование оборудования: используется для очистки поверхности высокоточных деталей, таких как медь, алюминий, железо и т. д. Это оборудование совместимо с тремя продуктами, различными продуктами и требованиями,различные процессы.

Мощность оборудования: каждые 5-10 минут производится одна корзина, и ритм может регулироваться.

Функция и очисткаnТребования:

1Требования к чистоте: очистка поверхности самой заготовки не должна приводить к обесцвечиванию или коррозии.

2Требования к обработке поверхности: равномерно и последовательно, без пятен и пятен;

3Требования к сушке: Да

Режим передачи: автоматическая двойная механическая ручная коробка передач.

Процесс очистки и таблица конфигурации:

1Процесс: ввод→1# Ультразвуковое моющее средство 1→2# Ультразвуковое моющее средство 2→3# Ультразвуковое промывание муниципальной водой 1→4# Ультразвуковое ополаскивание коммунальной водой 2→5 пассивация (предотвращение ржавчины)→6 промывка горячей водой→7 сушка 1→8 сушка 2→разгрузка

2Таблица конфигурации процесса:

В зависимости от необходимости рекомендуется использовать для послемывки чистую воду, которая должна быть подключена извне.

9. Технические требования к основным частям оборудования:

9.1 Конфигурация основного оборудования:

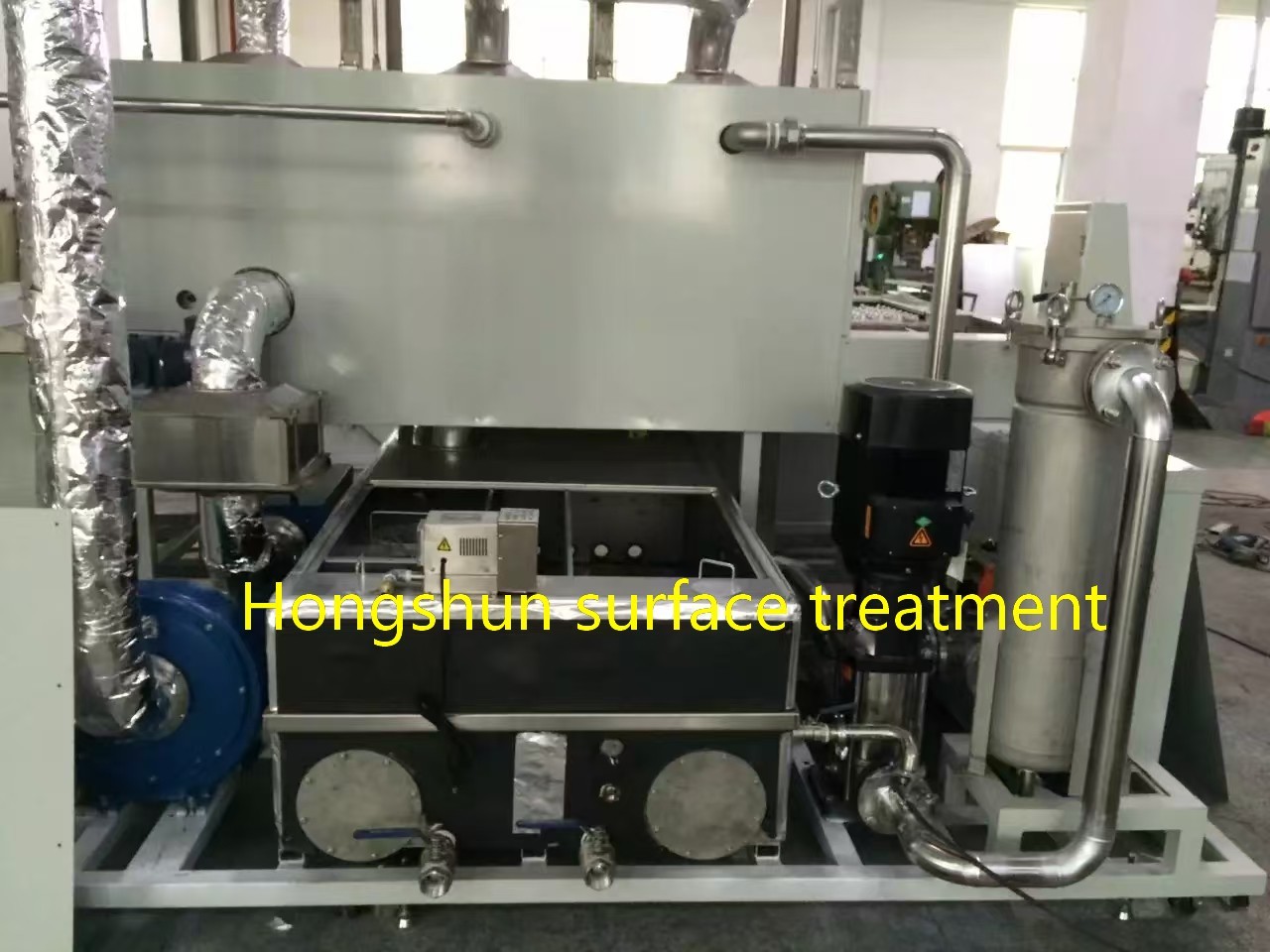

Чистильная машина в основном состоит из ультразвукового генератора, преобразователя, ультразвукового очистного резервуара, резервуара для ополаскивания, резервуара для хранения, циркулирующей системы фильтрации,автоматическая система отопления постоянной температуры, портальная двойная механическая рука, входной и выходной материал входной системы, очистной корзины, рамы, трубопроводной системы, электрического шкафа управления и т.д.

9.2 Описание оборудования

1.Описание оборудования и ультразвуковое введение

▲описание устройства

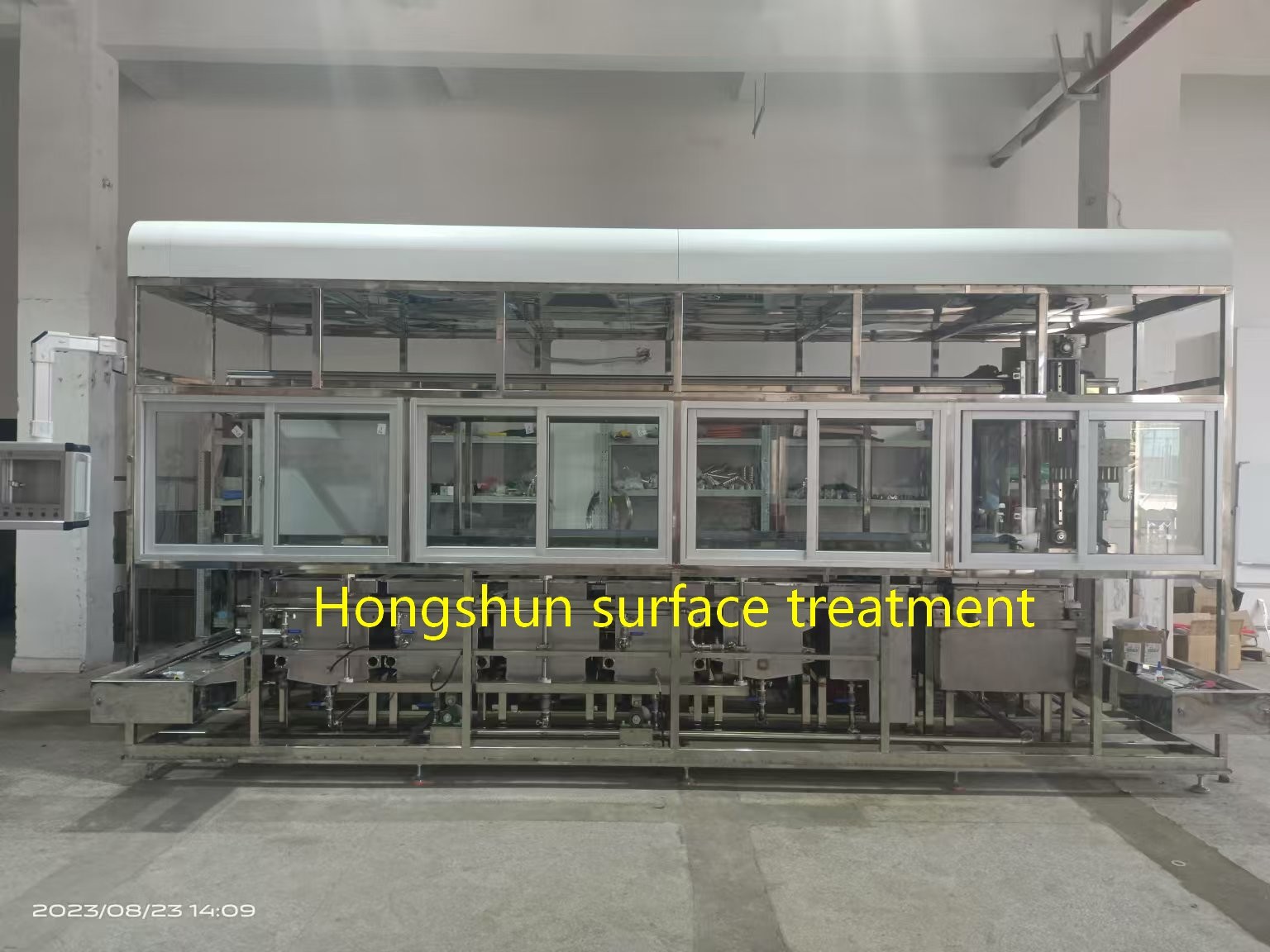

Этот ультразвуковой очиститель является полностью автоматической машиной, с процессом очистки, управляемым ПЛК. Он имеет 8-единую линию непрерывной очистки,из нержавеющей сталиОператор помещает детали в корзины для очистки в резервуары.где они проходят ряд этапов очистки для завершения одного циклаДля получения более подробной информации см. прилагаемую схему и следующее описание.

▲Основной принцип и характеристики ультразвука

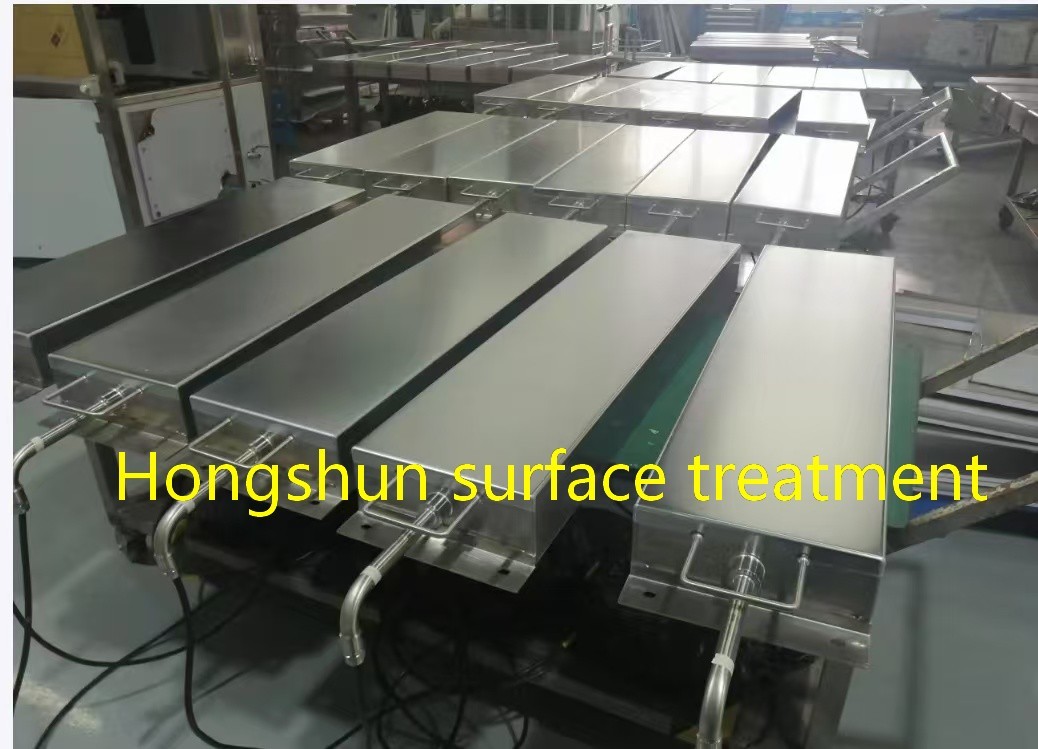

Ультразвуковой сигнал 28 КГц, генерируемый ультразвуковым генератором, преобразуется в механические вибрации той же частоты посредством пьезоэлектрического эффекта преобразователя.и эти вибрации излучаются в виде ультразвуковых механических волн в растворе очисткиСменяющиеся положительные и отрицательные зоны давления этих механических волн создают бесчисленные пузыри, каждый из которых превышает 1000 атмосфер, которые могут в любой момент взорваться.Этот процесс генерирует тонкий локализованный удар высокого давления на поверхность объектаЭто явление известно как "эффект кавитации" при ультразвуковой очистке.
