Bequemes Reinwasseraufbereitungssystem Stabiler Betrieb Energieeinsparung

Technische Lösung für industrielle Reinstwasseranlage (HS-2000L)

Zweck: Industrielle Reinstwasseranlagen werden häufig in Elektronikfabriken, optischen Glashütten, medizinischen Einrichtungen, Hardwareproduktfabriken usw. eingesetzt. Sie sind das Reinstwasserversorgungssystem, das mit industriellen Reinigungsgeräten ausgestattet werden muss.

Geräteparameter und Beschreibungen

1.1. Einführung in die Lösung

Das System verwendet das fortschrittliche zweistufige Umkehrosmose + EDI-Verfahren, das alle Arten von Salzen und Verunreinigungen im Wasser effektiv entfernen kann, so dass die Wasserqualität des produzierten Wassers den Anforderungen der Wasserqualität Ihres Unternehmens für den Produktionsprozess entspricht. Das System hat die Vorteile einer einfachen Bedienung, stabiler Wasserqualität, niedriger Betriebskosten, umweltfreundlicher Eigenschaften und bequemer Wartung.

2. Konstruktionsgrundlage und zugehörige Anforderungen

2.1. Konstruktionsgrundlage

Weitere Konstruktionsgrundlagen werden im technischen Design festgelegt.

2.2. Systemanforderungen für industrielle Reinstwasseranlagen für die Außenwelt

1. 1. Wassereinlassrohr: Das Wassereinlassrohr wird vom Käufer zur Wasseraufbereitungsstation geführt;

2. 2. Stromkabel: Der Käufer stellt dem Verteilerschrank des Verkäufers Drehstrom-Fünf-Leiter (380V±10%) zur Verfügung. Andere vom Steuerungssystem benötigte Stromstärken werden vom Verkäufer gelöst. Stromfrequenz: 50±5% HZ;

3. 3. Abwasserbehandlung: Das Abwasser wird in den Graben abgeleitet.

3. Lösung und Designkonzept für industrielle Reinstwasseranlagen

3.1. Funktionsbeschreibung

1. 1. Automatischer Steuerungsmodus mit SPS + Touchscreen, stabil und zuverlässig, exquisit und schön, Ein-Knopf-Start, einfache und bequeme Bedienung.

2. 2. Humanisiertes 3D-Design, im Einklang mit der Ergonomie; Touchscreen, Schalter, Instrumente und Messgeräte sind in einer hohen Position angeordnet, im Einklang mit der durchschnittlichen Körpergröße der chinesischen Bevölkerung für eine bequeme manuelle Bedienung.

3. 3. Der Touchscreen verfügt über einen dynamischen Animationsüberwachungsbildschirm für die Pumpe und das Ventil.

4. 4. Es gibt drei Verwaltungsebenen im manuellen Modus: Administrator, Ingenieur und Bediener.

5. 5. Die Umschaltung zwischen manuellem und automatischem Modus ist bequem, mit einer speziellen Erinnerungsfunktion, um Fehlbedienungen durch nicht betriebsbereites Personal zu verhindern.

6. 6. Humanisierte Alarmanzeige und Aufforderungsfunktion; wenn der Austauschzyklus des Filtermaterials erreicht ist, werden Volllauf, Niedrigwasser, niedriger Druck und Überdruck in der Ereignisprotokollspalte des Touchscreens aufgezeichnet; wenn die Wasserqualität, der Druck und die Durchflussrate abnormal sind, wird ein Alarm ausgegeben.

7. 7. Das Wasserproduktionssystem wird getrennt vom Wasserversorgungssystem gesteuert, so dass die Wasserversorgung oder die Wasserproduktion im Falle eines Austauschs von Verbrauchsmaterialien nicht gestoppt werden muss.

8. 8. Die RO-Wasserproduktion und die Spülzeit können eingestellt werden. Wenn die Spitzenwasserverbrauchsperiode erreicht ist, kann die Wasserproduktionszeit angepasst werden, um den Wasserverbrauch am Verwendungsort zu stabilisieren.

9. 9. EDI stellt die Funktion des qualifizierten Wassers und des unqualifizierten Ausstoßes in den vorherigen Abschnitt ein, um eine stabile und sichere Wasserqualität zu gewährleisten.

3.2. Vor-Ort-Installation der industriellen Reinstwasseranlage

1. 1. Führen Sie die Installation und Inbetriebnahme des Systems gemäß dem Bauzeitplan durch und melden Sie den Baufortschritt des Projekts jeden Morgen dem Aufsichtspersonal des Kunden.

2. 2. Während des Bauprozesses ist die Konstruktion gemäß den bestätigten Konstruktionszeichnungen durchzuführen. Wenn es Abweichungen zwischen der Umgebung vor Ort und den Zeichnungen gibt, ist das Systemänderungskontaktanschreiben aktiv einzureichen.

3. 3. Das Projektteam ist für die Qualität, den Fortschritt, die Sicherheit der Bauumgebung und der Materialien des Projekts verantwortlich, und der Projektleiter kontrolliert die Verbesserung während des gesamten Prozesses.

4. 4. Der Wartungsgang der Geräte ist angemessen und ungehindert gemäß dem Standortlayout anzuordnen.

5. 5. Die installierte Rohrleitung sollte horizontal und vertikal, schön und großzügig sein, der Kabelkanal sollte fest und zuverlässig sein, und die Drähte und Kabel sollten den nationalen elektrischen Vorschriften und Normen entsprechen.

6. 6. Die Rohrleitung wird vor Ort fest und zuverlässig installiert, und jede Rohrbefestigung wird in Standardabständen installiert.

7. 7. Halten Sie die Bauumgebung jeden Tag sauber und ordentlich. Tragen Sie einen Schutzhelm und ein Sicherheitsseil, wenn Sie in großer Höhe arbeiten. Übergeben Sie die Feueroperation dem Vorgesetzten von Partei A.

4. Beschreibung der Systemkonfiguration

1. 1. Das System läuft stabil, exquisit und schön, einfache und bequeme Bedienung;

2. 2. Ausgestattet mit einem Rohwassertank, um die Auswirkungen von instabilem Leitungsdruck auf die Geräte zu verhindern;

3. 3. Ausgestattet mit einem elektromagnetischen Wassereinlassventil, um die Auswirkungen des Leitungsdrucks wirksam zu verhindern;

4. 4. Umkehrosmose + EDI-Konfiguration wird übernommen, um den stabilen Betrieb des Systems in größtmöglichem Umfang zu gewährleisten;

5. 5. Dow-Umkehrosmose mit niedrigem Druck, hoher Entsalzungsrate, langer Lebensdauer, stabilem Betrieb, geringem Energieverbrauch;

6. Die Umkehrosmose wird wissenschaftlich durch Membrandesignsoftware und Betriebserfahrung vor Ort konfiguriert;

7. Ausgestattet mit einem speziellen Regulierventil für konzentriertes Wasser, einfache und bequeme Bedienung;

8. 8. Ausgestattet mit einem PH-Regulierungssystem zur Entfernung von CO2 und zur Gewährleistung der Stabilität der von EDI produzierten Wasserqualität;

9. 9. Stellen Sie durch professionelle Technologie sicher, dass die Wasserqualität des EDI-Systems bei kurzen oder langen Ausfallzeiten stabil bleibt;

10. Die Verwendung des EDI-Membranstapels von Ixel hat eine stabile Leistung, eine lange Lebensdauer und eine stabile kontinuierliche Abwasserqualität ohne Schwankungen; das EDI-Durchflussmessgerät verwendet ein magnetinduktives Schwimmer-Durchflussmessgerät, das Schäden am Membranstapel verhindern kann, die durch das Fehlen von konzentriertem Wasser aufgrund der Verstopfung des konzentrierten Wasserkanals oder eines anderen Geräteausfalls verursacht werden;

11. Das Steuerungssystem verwendet den automatischen Modus SPS + Touchscreen, Ein-Knopf-Start, einfache und bequeme Bedienung;

12. Mit Druckschlüsselpunkten verfügt es über mehrere Schutzsicherheitsfunktionen wie kein Wasser, niedriger Druck und Überdruck; EDI hat die Funktion, unqualifiziertes Wasser zu zirkulieren;

13. Alle thematischen Materialien werden von international renommierten Marken der Branche hergestellt, mit garantierter Qualität und Quantität und nach der besten Konfiguration entworfen;

14. Die elektrischen Hauptkomponenten werden von Schneider aus Frankreich hergestellt, mit guter Qualität und garantierter Quantität und nach der besten Konfiguration entworfen.

5. Beschreibung des Prozesses der industriellen Reinstwasseranlage

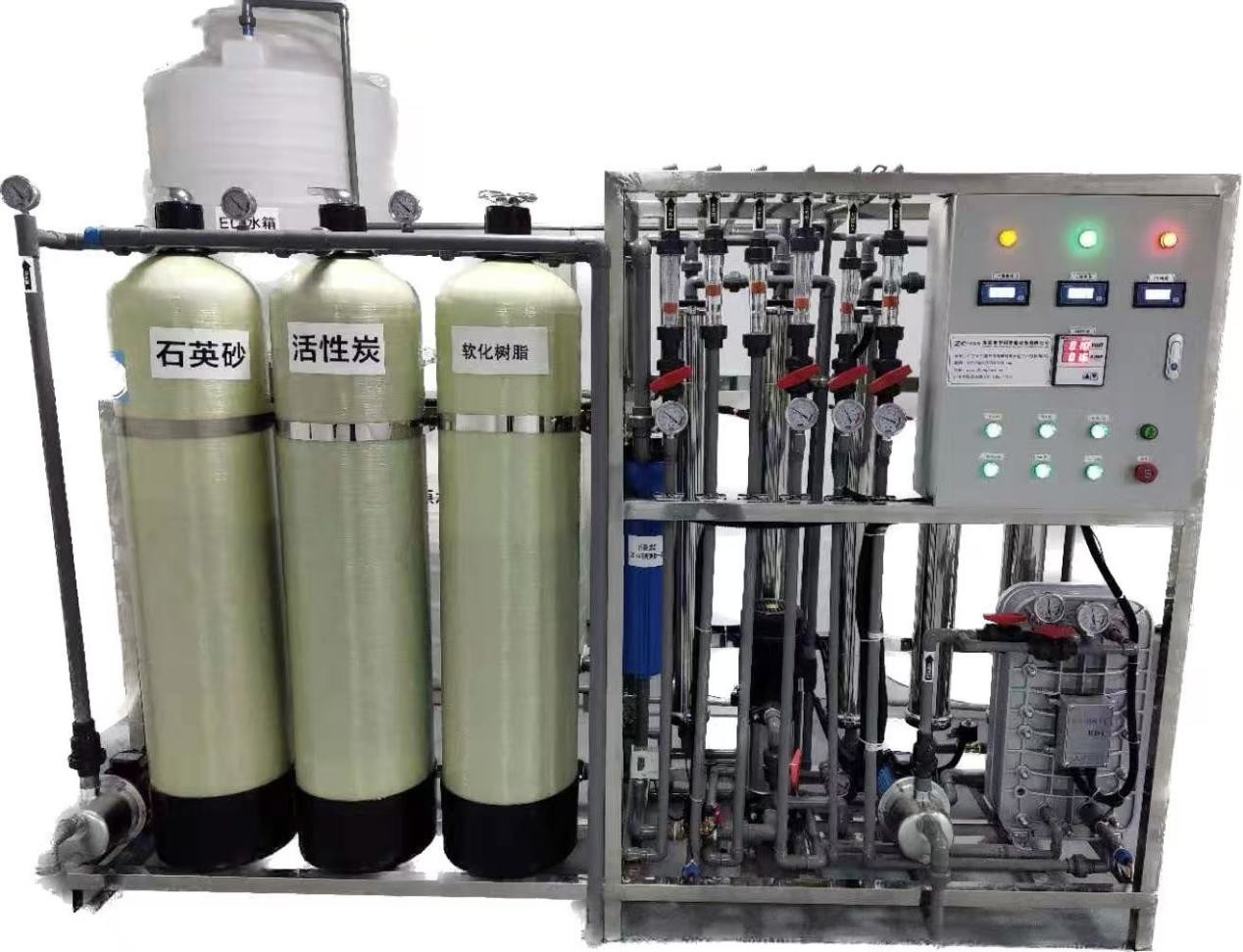

Das Wasser fließt vom Rohwassertank zur Rohwasserpumpe, dann durch Quarzsandfiltration, Aktivkohleadsorption und Enthärtungsharz. Anschließend durchläuft es einen Sicherheitsfilter, eine Hochdruckpumpe und eine einstufige RO-Einheit. Das gereinigte Wasser wird in einem Tank gespeichert, der mit einer Transferpumpe für den individuellen Gebrauch ausgestattet ist. Anschließend gelangt es zu einer zweistufigen Hochdruckpumpe, gefolgt von einem zweistufigen RO-System, einem zweistufigen Wassertank, einer EDI-Boosterpumpe, einem 0,22µm mikroporösen Membranfilter, einem TOC-Entferner, einer EDI-Elektrodialyse-Enteisungsvorrichtung, UV-Sterilisation und erreicht schließlich den Reinstwasser-Verwendungsort.
