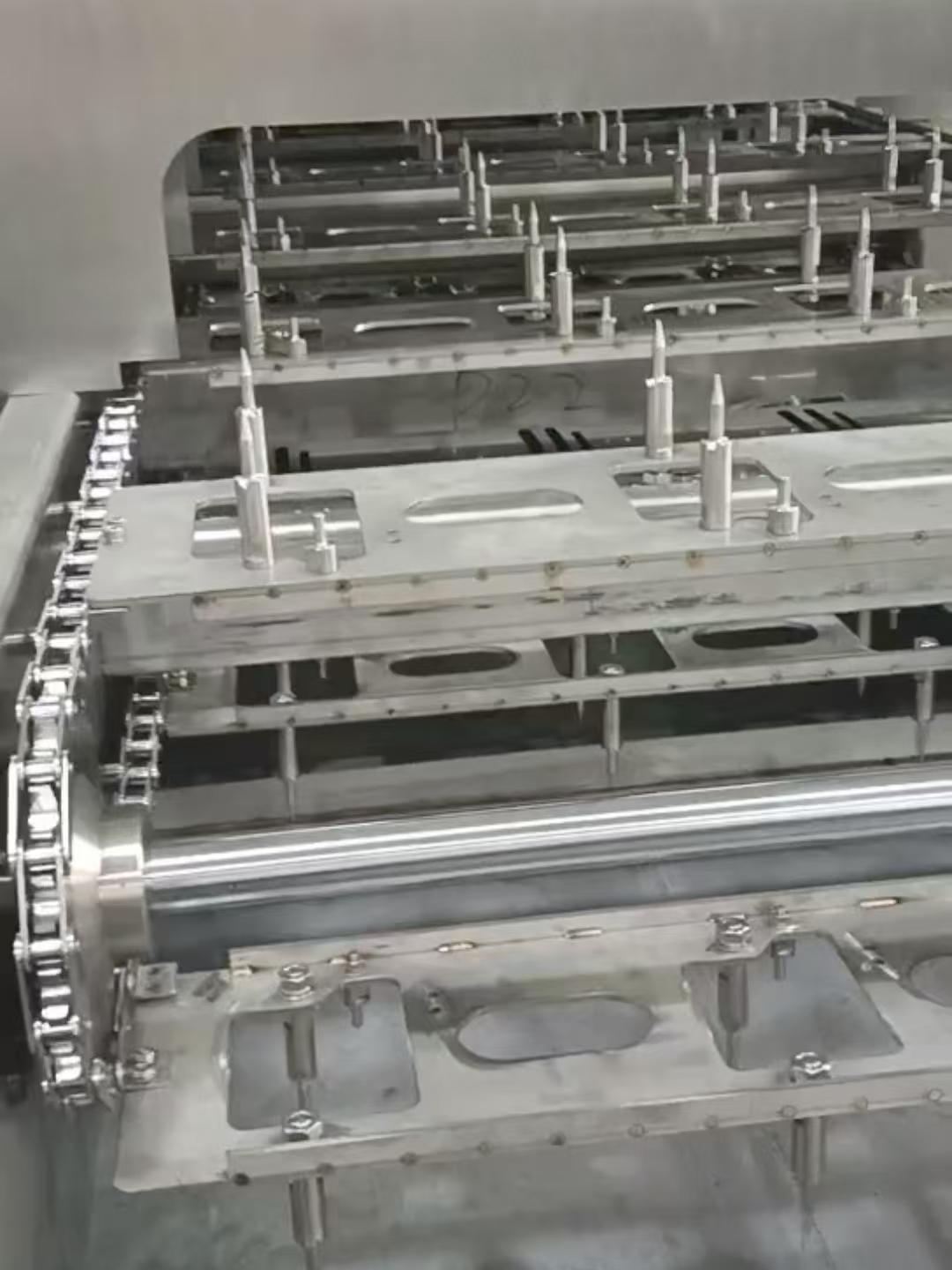

Automatisches Ultraschallreinigungssystem für Kupferbusstangen mit Präzisionsdüsen

 Ordnungsweise

1 Abschnitt (Abschnitt 3); 1 Arbeitsplatz

 Struktur

 Struktur

üDas Sprührohr ist effektiv in der inneren Hohlraum entsprechend der Form des Werkstücks gesetzt, und die externe Sprühsystem ist angeschlossen

üDie gesamte Maschine nimmt Edelstahlrahmenstruktur, und Notfall-Stopp-Taste an beiden Enden und in der Mitte der Ausrüstung

üVor jeder Station befinden sich Beobachtungs- und Wartungsfenster.

üPneumatische Isolationstüren sind zwischen jeder Sprüharbeitskammer angebracht, um das Mischen der Reinigungsflüssigkeit zu vermeiden.

üDie Unterseite der Arbeitskammer des Geräts besteht aus einer schrägen Trichterstruktur, so dass die Flüssigkeit direkt in den Speicherbehälter entgegenkommt.

 Sprühsystem

 Sprührohr

Material: Rohr SUS304; Modell:Φ27;

Die Düse wird durch ein Ventil gesteuert und verfügt über eine Druckanzeige.

 Lüfterdüse

üMaterial: Material SUS304;

üDie Lüfterdüse ist auf dem Sprührohr entsprechend der Form des zu reinigenden Werkstücks angeordnet.

 Sprühpumpe

Es wird ein Eintauchpumpen-Set verwendet.

Der Sprühdruck kann innerhalb von 8 Bar eingestellt werden.

 Taschenfilter

Ein Filter aus rostfreiem Stahl mit einer Filtrationsgenauigkeit von 20μm. Stellen Sie ein Wasserdruckmessgerät hinter den Filter ein, um die Reinigung des Filterbeutels anzuzeigen.

 Wasserreservoir

 Volumen

Das Volumen des Speicherbehälters ist nach dem Sprühfluss ausgelegt und zur Verringerung des Wärmeverlustes ist 10 mm Wärmedämmstoff angebracht.

 Material

2.5mm SUS304.

 Struktur

Einrichtung eines Sensors für den niedrigen Flüssigkeitspegel;

Die Flüssigkeitshöhenmarkierung ist vorn eingestellt.

Ein Labyrinth-Struktur, um das Öl und die nach der Produktreinigung abgetrennten Verunreinigungen effektiv zu trennen;

 Heizungssystem

 Heizung

Eingebettete SUS304 Heizstange, Leistung 2X6KW=12KW. Sie kann von Raumtemperatur 20 erhitzt werden°Cbis 40°Cinnerhalb von 30 Minuten

 Temperaturregelungssystem

Digitale Anzeige-Thermostat, Steuergenauigkeit±5°C.

Prinzip der zyklischen Filtration: mehrstufige Filtration

The spray water is returned through the return port (tray type stainless steel coarse filter screen (upper and lower layers of coarse and fine) (filter screen before the pump inlet (pump (bag filter 10μm (Sprührohr)
