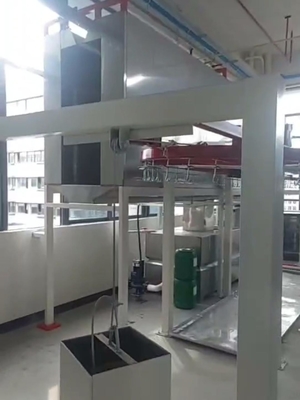

Высокоэффективная автоматическая линия порошковой окраски с циклонной системой рекуперации порошка для металлической мебели

Высокоэффективная автоматическая линия порошковой покраски с системой циклонного улавливания порошка для металлической мебели

Автоматической линии порошковой покраски Обзор:

Автоматическая линия порошковой покраски оснащена системой циклонного улавливания порошка, что позволяет достичь коэффициента использования порошка более 96%. Она может наносить покрытие на изделия из металлической мебели, такие как стулья, столы и шкафы, со скоростью 1200 - 1800 штук в час. Регулируемая толщина покрытия (40 - 120 мкм) подходит для различных стилей мебели. Модульная конструкция облегчает расширение производственных мощностей. Эта линия помогает производителям металлической мебели экономить средства, обеспечивая при этом высококачественные и долговечные покрытия.

Частичное описание параметров Автоматической линии порошковой покраски:

Система вторичного улавливания порошка:

1. 12 комплектов мембранных фильтрующих элементов, 24 фильтрующих элемента из полиэфирного волокна, точность фильтрации достигает 99,99%, что соответствует стандарту выбросов в помещении;

2. Группа импульсной обратной промывки

3. Система вентиляторов мощностью 30 кВт является важной частью всей покрасочной камеры

4. Звукоизоляционная вата расположена в помещении вентилятора для эффективного снижения шума вентилятора;

Технические характеристики кабины для быстрого изменения цвета порошкового напыления: Д7500*Ш2000*В2250 мм (внешний размер), включая ножки 700 мм

Материал: складной лист из полипропилена, нержавеющая сталь внизу, нижняя переработка

 Включает в себя :

1. Покрасочная камера А оснащена 8 пистолетными узкими слотами, по 4 с каждой стороны,

2. На входе и выходе установлены по одному ручному соплу,

3. В покрасочной камере установлено 6 комплектов освещения и 2 комплекта освещения в верхней части входа и выхода покрасочной камеры,

4. С обеих сторон покрасочной камеры установлены два комплекта устройств для очистки порошка воздушным ножом

5. Дно покрасочной камеры выполнено методом регулировочной пластины для обеспечения наилучшего воздушного потока всасывания.

6. Нижняя рама покрасочной камеры имеет высоту 880 мм и изготовлена ​​сваркой квадратной трубы 50 мм

7. Искусственное ограждение выполнено сваркой квадратной трубы 50 мм и закреплено винтами

8. Ручной верстак изготовлен из стального листа

9. Дно покрасочной камеры герметизировано защелками из оцинкованного листа, а оцинкованный лист согнут и покрыт порошком. Установлена ​​ручка для придания красивого внешнего вида

Технические характеристики большой системы циклонного улавливания порошка: L1300*D1300*H5426 мм большой циклон (внешний размер)

Большой циклон использует эффективное устройство улавливания

Объем воздуха: 14000-20000 м3/ч,

Он включает в себя: один комплект циклонного сепаратора

Толщина пластины: 3 мм

Высота: 5426 (мм) Высота: 5426 (мм)

Диаметр прямого участка: 1300 (мм)

Форма: Конус

Поверхностное напыление из углеродистой стали

Доступен один подвижный нижний бункер

Интегрированное устройство подачи порошкового насоса 1 комплект

Порошок, собранный после прохождения через циклонный сепаратор, возвращается в центр подачи порошка

Большой циклон соединен с фильтрующей трубой

Диаметр прямой трубы и колена составляет 500 мм, что крепится винтами

Материал воздуховода: изготовлен из листовой стали с пластиковым покрытием толщиной 1,5 мм

Для получения полного технического решения автоматической системы порошковой покраски, пожалуйста, свяжитесь со мной. Мы разработаем дизайн с учетом ваших технических требований к продукту и планировки завода.

Технологический процесс Автоматической линии порошковой покраски :

Загрузка⇒ Предварительное обезжиривание и удаление остатков распылением⇒основное обезжиривание путем погружения + ультразвук + очистка нагревом ⇒ промывка водой распылением (I) ⇒ промывка водой распылением (II) ⇒ активация путем погружения ⇒ промывка распылением (3) ⇒ промывка распылением (4), пассивация погружением, промывка распылением (5) ⇒ промывка распылением (6) ⇒ очистка чистой водой + регулируемая автоматическая продувка водой, удаление капель воды, сушильная печь для обезвоживания, естественное охлаждение, онлайн-обжиг ⇒ под лентой установка против вытягивания запеченная ⇒ на листе из полипропилена сделать автоматическую покрасочную кабину для распыления порошка⇒ центр улавливания порошка ураганом ⇒ система вторичного улавливания ⇒ шлифовальная камера ⇒ сушка в печи для отверждения ⇒ естественное охлаждение⇒ контроль качества ⇒ разгрузка ⇒ упаковка

Электропитание список Автоматической линии порошковой покраски :
