Vollautomatische Pulverbeschichtungsanlage mit einstellbarer Geschwindigkeit für Aluminiumteile

Voll automatische Reinigung undPulverProduktionslinie für Sprühbeschichtung, Oberflächenbehandlungsanlagen für Aluminiumteile,Produktionslinie für elektrostatische Pulverbeschichtungen

I. Konzeptionelle Konzeption der automatischen Leitung und der Hauptgeräte:

Diese Produktionslinie ist der Oberflächenbehandlung von Aluminiumprodukten gewidmet

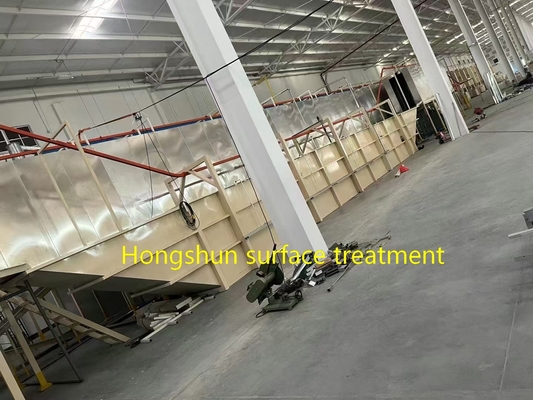

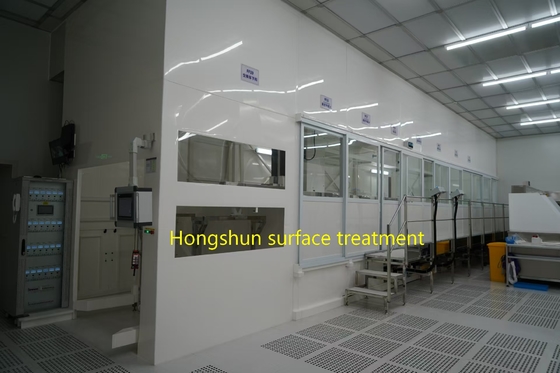

Die automatische Beschichtungsanlage besteht aus einem automatischen Vorbehandlungssystem, einem hängenden Fördersystem, einem Dehydrierungsofen und einem Trocknungs- und Härteofen (Heizsystem).mit einer Breite von mehr als 20 mm,, ein großer Zyklon, ein Sekundärrückgewinnungssystem, eine zweidimensionale Schaltmaschine, ein Gittererkennungssystem, ein Isolationsraum, Luftkanäle, ein Probenkast,zwei PVC-Linien für die Verhärtung, und ein zentralisiertes elektrisches Steuerungssystem mit PLC-Programmierung

II. Konstruktionsgrundlage:

3. Prozessfluss

1. Automatisches Pulverbeschichtungsprozess

Loading⇒ Spray pre-degreasing and residue removal⇒main degreasing by swimming + ultrasonic + heating cleaning ⇒ Spray water washing (I) ⇒ Spray water washing (II) ⇒ Activation by swimming ⇒ spray washing (3) ⇒ spray washing (4), Passivierung nach Swim Lay-Typ, Sprühwaschen (5) ⇒ Sprühwaschen (6) ⇒ Reinwasserreinigung + einstellbares automatisches Blaswasser, Tropfenwasser, Dehydratationstrocknungsöfen, natürliche Kühlung, online roast ⇒ under a belt anti-pull installation baked ⇒ on a PP board make automatic coating powder spraying cabinet⇒ hurricane recovery Powder supply center ⇒ Secondary recovery system ⇒ Grinding cabinet ⇒ Curing oven drying ⇒ Natural cooling⇒ QC inspection ⇒ Unloading ⇒ Packaging
