순서 번호

특징의 개요

 정교한

1

높은 자동화 수준

로봇에 의해 재료의 로딩과 배하가 자동으로 수행되고, 청소, 건조 및 세탁 바구니의 매출은 자동으로 완료됩니다.

2

더 나은 청소 효과

1: 초음파 청소 장치는 이 장치의 첫 번째, 두 번째 및 세 번째 탱크에 설치되어 초음파로 작업 조각에 붙은 더위를 제거하고 청소의 목적을 달성합니다.

2: 공기 제거 및 청소: 탄일 수소 시스템에 대한 청소 용액의 밀도는 약 0입니다.73, 물보다 낮습니다. 결과적으로 내부 용해 된 산소 함량은 물보다 10 배 이상 높습니다. 공기로부터의 초음파의 약화는 기하급수적으로 증가합니다.,가습기 처리되지 않은 탄일 수소 용액에서 초음파를 매우 약하게 만듭니다.진공 탱크는 탱크의 순환 파이프에 설치됩니다.1아니, 안돼2, 그리고 3호는 초음파의 전송을 촉진하고 최적의 정화 결과를 달성하기 위해 진공 공기를 제거하여 청소합니다.

3

좋은 건조성

1: 고온의 증기를 분사하여 작업 부품을 통해, 방은 응축 현상으로 형성되며, 동시에,그것은 탱크를 가열하고 작업 부품을 가열하는 기능을 가지고 있습니다.;

그 다음, 높은 진공 흡수로, 진공 건조를 위해 갑작스러운 끓는 증발이 생성됩니다.

2: 진공 건조를 통해 건조하기 어려운 다양한 금속 부품의 맹공 구멍과 구덩이 부분을 효과적으로 건조 할 수 있습니다.

4

높은 보안

1: 장비 안의 모터와 펌프 모터 (전력)≥400W) 는 모두 폭발성 (EXBT4 등급) 이다.

2: 모든 제어 밸브는 잠재적인 불꽃 위험을 방지하기 위한 공기 밸브입니다.

3: 액체 수준 측정기는 광섬유 센서로 격리됩니다.

4: 전기 제어 캐비닛의 안전 폭발 방지 밀폐 등급은 GB50054-1995에 따라

5: 압축 공기는 전기 제어 상자, 공기 압력 상자 및 릴레이 상자에 연결되어 공간의 가스 농도를 줄이고 외부 세계로부터 격리됩니다.

6: 진공 펌프는 높은 안전성으로 액체 밀폐 진공 펌프를 사용합니다. 진공 추출 과정에서 청소 액체의 안개와 증기는 가축화되고 가스-액체 분리를 통해 복구됩니다.그래서 배기가스의 농도는 감소합니다.;

7: 장비는 자동 소방 장치가 장착되어 있으며 장비의 내부 온도가 설정 값 (약 90 °C) 에 도달하면 자동으로 작동합니다.°C);

8: 난방 장치는 탄화수소 용액을 직접 가열하지 않지만 안전성을 보장하기 위해 열 전달 기름을 사용하여 온도를 간접적으로 전달합니다.

9시스템 증류, 증기 욕조 세척 및 건조 탱크 모두 진공 상태에서 작동, 산소 농도는 안전을 보장하기 위해 감소;

10: 잠금 장치를 설치합니다. 증기가 미리 정해진 진공에 도달하지 않으면 밸브가 열리지 않습니다.

11: 방열처리는 탱크 및 파이프 시스템에서 고온 부분에서 수행되어야 합니다.

12: 온도를 조절하기 위해 청소 액체 냉각 장치를 청소 탱크에 설치합니다 (온도가 이상하면 기계는 멈춥니다.)

13: 탱크, 필터 및 파이프 라인 시스템에 정지 전기가 분출되는 것을 방지하기 위해 지상 전선을 설치하십시오.

14: 누출 방지 기능이 있는 공기 스위치

15: 보이는 창문은 폭발성 유리로 만들어집니다.

16: 내부 조명 형광등은 폭발 방지입니다.

5

낮은 운영비용

1: 진공 증기 청소 및 건조 탱크에서 추출 된 청소 액체의 안개와 증기는 가스와 액체 분리를 통해 응축되고 복원됩니다.따라서 청소 액체의 소비는 크게 감소합니다;

2: 탄소 수소는 현재 국제적으로 환경 친화적인 청소제로 인정되고 있으며, 청소 효과는 클로로포름 유기 용매와 비교할 수 있습니다.그리고 운용 중에 배출량은 0.

외부 바구니 종류를 청소합니다.

특징 크기

양

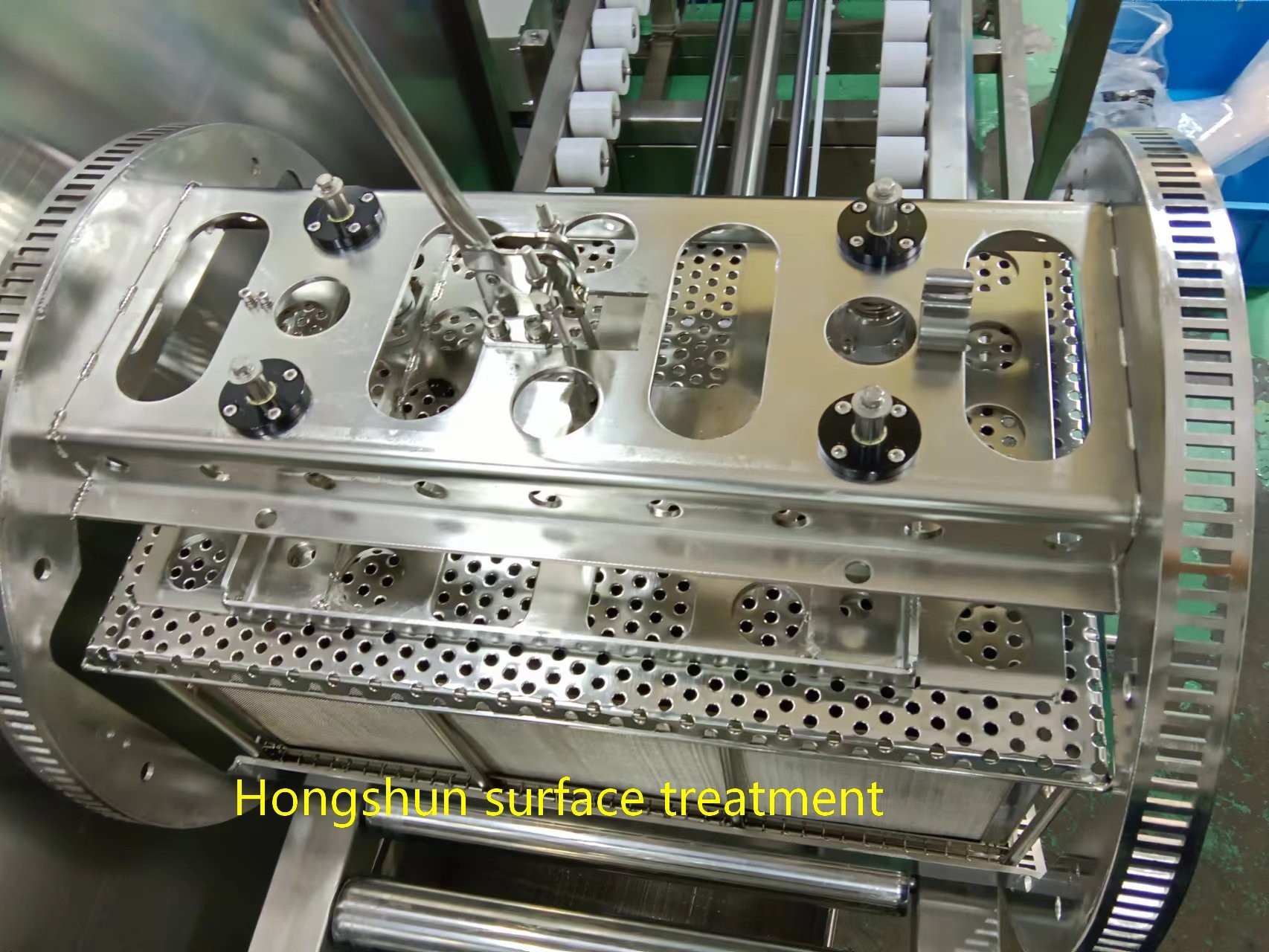

고급 바구니

하나의 모자 바구니에 4개의 하위 바구니가 설치될 수 있다. 하위 바구니의 크기는 300*250*150MM이며, 하위 바구니는 고객에 의해 제공된다.

10

순서 번호

프로세스 이름

세척 방법

매개체를 깨끗하게

청소 조건

시간 설정

언급

1

부품들을 세탁구니에 넣어

/

/

/

/

 조작기

2

장치에 바구니를 씻어

/

/

/

/

자발적으로

3

1# 대기의 탈가스화 청소

가스 제거 + 초음파 (40KHz 1800W)

탄화수소 용매

방 온도 ~50°C

5분 미만

자발적으로

4

2# 대기 가스를 제거 청소

진공 제거 + 초음파 (40KHz 1800W)

탄화수소 용매

방 온도 ~50°C

5분 미만

 자발적으로

5

3# 대기의 탈가스 청소

진공 제거 + 초음파 (40KHz 1800W)

탄화수소 용매

방 온도 ~50°C

5분 미만

자발적으로

6

4# 진공 건조

증기 목욕 및 건조

탄화수소 증기

90~100°C

5분 미만

자발적으로

7

5# 진공 건조

증기 목욕 및 건조

탄화수소 증기

90~100°C

5분 미만

 자발적으로

8

세탁 및 배하 장비

/

/

/

/

 자발적으로

9

부품은 바구니에 씻어집니다.

/

/

/

/

조작기

순서 번호

프로젝트

설명

1

장치 이름

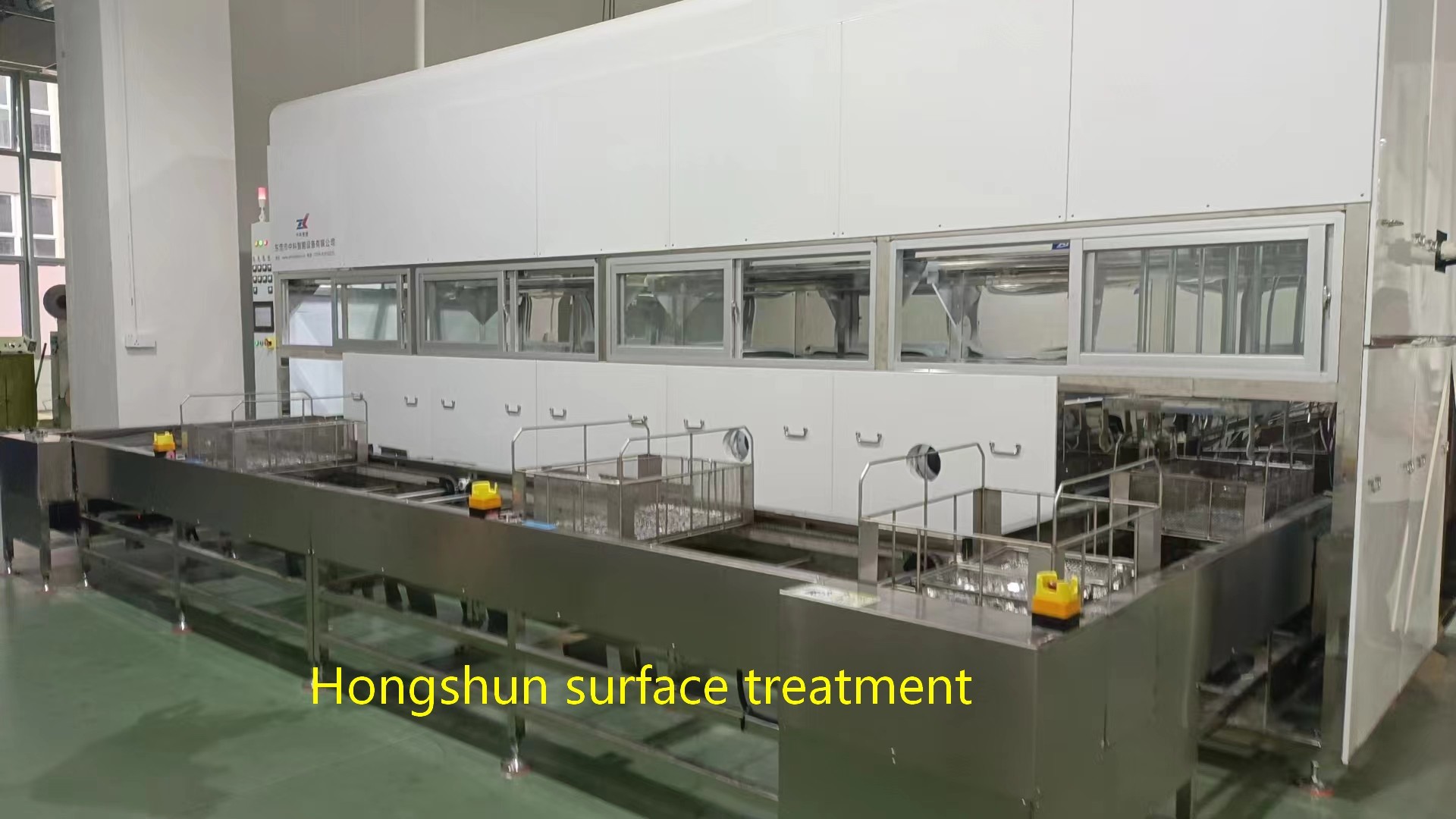

5 탱크 자동 탄화수소 청소 기계

2

단위 유형

HS-5144AFG

3

실행 모드

로봇 손 은 바구니 를 들고, 부품을 넣고 꺼내며, 부품을 자동 으로 계속 청소 한다

4

탱크 크기

(W) 650*(D) 580*(H) 550mm

5

탱크 부피

약 160L

6

조작기

로봇 팔 한 쌍

7

증기 발전기

설치

300L

8

소금회복 단위

300L

9

냉각용 물 기계

공기 냉각 산업 냉장기 (15HP)

10

재료를 냉각

250W 다단풍풍

11

팬

400W 다단풍풍기

12

서비스의 특성

하루 20시간

13

작업 리듬

5~7분 (조정 가능한 기준값)

14

달리는 소음

85dB 이하 (장비 주변 2m에서)

15

껍질의 최대 온도

<45°C (보이는 문과 창문을 제외하고), 고온 부품은 고열 및 보호됩니다.

16

 초음파 진동

40KHz(1.2# 슬롯) / 40KHz (슬롯 3)

17

전체 초음파 전력

1.8KWx3=5.4kW

18

전체 전력

3단계 380V, 약 75KW (냉장고 전력 제외)

19

평균 전력 소비

약 40-50Kw (온도가 설정값에 도달 한 후 정상적인 사용 중 전력 소비)

20

 삼색등

적색 오류, 노란색 경보, 녹색 자동 작동

21

장비의 표준 색상

프레임: 백색 컴퓨터           프레임: 백색 컴퓨터

컨트롤 캐비닛: 오렌지 노란색         컨트롤 캐비닛: 오렌지 노란색

외부 패키지 문 패널: 컴퓨터 흰색

또는 장비 색상 고객의 사용자 정의를 받아

22

기계의 전체 크기

트랙, 냉각기 및 상부 배기가스 제외: (L) 6000 * (W) 3200 * (H) 2700mm

참고: 바닥 면적은 1 미터 이하의 유지 관리 공간을 남겨야합니다.

23

생산주기

보증금을 받은 후 60일 (공휴일 제외)

24

배달 장소

고객의 공장에서

순서 번호

이름

 낭비

언급

1

탄화수소를 청소합니다.

필요에 따라 추가

청소량에 따라 달라

2

필터 솜 코어

한 달에 12개 정도

필요에 따라 교체

3

열 중유

100L/2500시간

2500시간마다 교체합니다

4

진공 펌프 기름

0.2L/200시간

200시간마다 확인하고 더합니다.

5

전력 소비

약 30kW/시간

평균 값

6

압축 공기

400 NL/min

드라이브 사용 (실린더, 공기 밸브)

순서 번호

 프로젝트

 요구사항

부착 방법

 접점점

1

장비를 옮겼습니다.

입구는 최소 2.6m 너비와 3m 높이가

2

배치 장소

실내 온도 0~40°C, 환기와 빛

3

설치 및 배치

장비 주변에는 적어도 1m의 유지보수 공간이 예약되어야 합니다.

4

 주요 전원

3단계, 50Hz, 380V, 총 전력 약 51Kw

캐비닛 스위치 단말기

5

 압축 공기

압력 0.4 ~ 0.6MPa, 400NL/min (고객 제공)

가이드φ12mm

청소기 위쪽 또는 옆

6

 냉각용 물 기계

12hp (공기로 냉각) 3단계 380V

가이드φ51mm

세탁기 위쪽 또는 옆

7

배기가스

약 900m³/H (장비에는 배기가스 팬이 내장되어 있으며 고객은 배기가스 파이프 구조와 장비에서 외부로 연결하는 것을 구현합니다.)

핀φ150mm

청소기 위에
