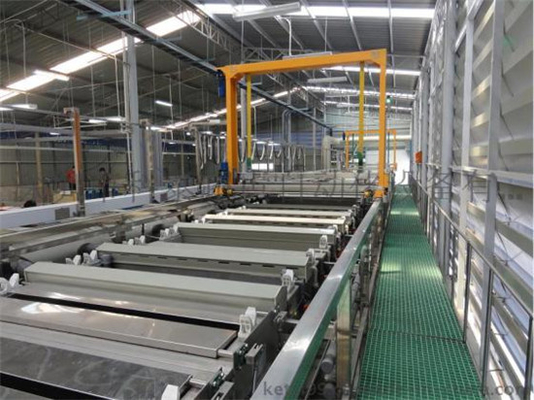

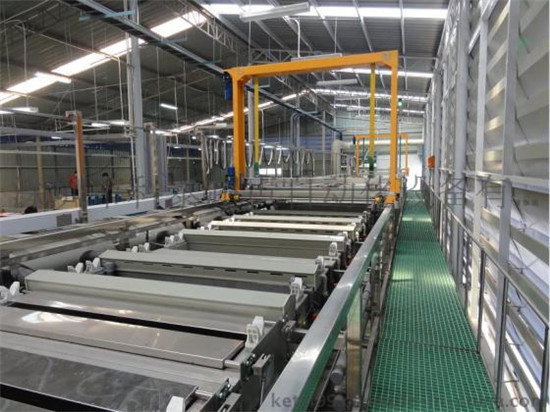

ऑटोमोटिव घटकों के लिए एल्यूमीनियम एनोडाइजिंग उत्पादन लाइन

ऑटोमोटिव घटकों के लिए एल्यूमीनियम एनोडाइजिंग उत्पादन लाइन

एनोडाइजिंग उत्पादन लाइनअवलोकन:

यह एल्यूमीनियम एनोडाइजिंग उत्पादन लाइन ऑटोमोटिव घटकों के लिए है। यह एल्यूमीनियम भागों पर संक्षारण प्रतिरोधी और सौंदर्यवादी कोटिंग प्रदान करती है।उच्च गति से चलने से प्रति घंटे 1500 भागों को संसाधित किया जा सकता हैएंटी-वाइब्रेशन डिजाइन कोटिंग की समान गुणवत्ता की गारंटी देता है।

के आंशिक पैरामीटर विवरणएनोडाइजिंग उत्पादन लाइन:

 टैंक 10,11, और 12: 3 एनोडाइज्डटैंक

1-6-1 संरचना:

1) आंतरिकटैंक आकारः 800×4000×1600 मिमी (एल×W×H)

2) ताइवान लिडा 15 मिमी पीपी सामग्री से बना,टैंक सुदृढीकरण ए 3 स्टील को अपनाता है, और जंग प्रतिरोधी तीन परतों को एक ही रंग (6 मिमी पीपी) प्लेट वेल्डिंग के साथ कवर किया जाता है ताकि यह सुनिश्चित हो सके किटैंक न तो विकृत है, न ही रिसाव, अच्छा संक्षारण प्रतिरोध और सुंदर उपस्थिति है।टैंक साइड तरल निर्वहन के लिए सेट है।

3) टैंक का सुदृढीकरण: ए3 सामग्री 80×40×4 मिमी चौकोर ट्यूब का प्रयोग किया जाता है, और एक ही रंग की 6 मिमी पीपी प्लेट को जंग की रोकथाम की तीन परतों के बाद वेल्डेड किया जाता है।

4) सशक्तीकरणटैंक किनाराः 15 मिमी की मोटाई और एक ही रंग के पीपी सामग्री के चैंफर वेल्डिंग

5) दो निकास हुड दोनों पक्षों पर स्थित हैंटैंक और मुख्य निकास पाइप से जुड़ा हुआ है।

1-6-2 ऑक्सीकरण बिजली की आपूर्तिः

1) एक 25V-3000A वोल्टेज और वर्तमान स्थिर बिजली की आपूर्ति विन्यस्त है, and the DC conductive copper busbar has enough cross-sectional area to meet the process requirements and ensure that there is no obvious heating phenomenon of the conductive electrode and conductive copper busbar during transmission.

2) टैंक में एनोड और कैथोड धारा के समान वितरण और कोई शॉर्ट सर्किट घटना सुनिश्चित करने के लिए, सभी एनोड और कैथोड प्रवाहकीय सीटों को इन्सुलेटिंग पैड से लैस किया जाता है।(उपकरण को अच्छी चालकता सुनिश्चित करने के लिए पानी में संपर्क चालक इलेक्ट्रोड के रूप में एक एनोड के साथ डिज़ाइन किया गया है)

3) रेक्टिफायर और प्लाटिंग टैंक के एनोड और कैथोड के बीच कनेक्शन बिंदुओं को कम से कम किया जाना चाहिए। सभी कनेक्शन बिंदुओं को सपाट पॉलिश किया जाना चाहिए, संवाहक पेस्ट के साथ लेपित किया जाना चाहिए,और एसिड प्रतिरोधी शिकंजा के साथ कस.

4) ऑक्सीकरण टैंक की कैथोड लीड प्लेट खरीदार द्वारा खरीदी जाएगी (या हमारी कंपनी द्वारा अलग से कीमत पर कॉन्फ़िगर की जाएगी) ।

1-6-3 चिलर:

शीतलन सेटिंग 20HP प्रत्यक्ष शीतलन प्रशीतन मशीन और ऑक्सीकरण टैंक के प्रत्यक्ष परिसंचरण शीतलन है; इस प्रकार तेजी से शीतलन प्राप्त; तापमान नियंत्रण सटीकता है±2°C.

1-6-4 फिल्टर पंप:

परिसंचारी फिल्टर डिवाइस विनिमय टैंक के साथ जुड़ा हुआ है, निस्पंदन सटीकता 5 हैμ, प्रवाह दर 20T / h है, निस्पंदन पंप ताइवान "राष्ट्रीय खजाना" रासायनिक विशेष पंप है, और निस्पंदन बाल्टी पीपी सामग्री से बना है।

1-6-5 पाइपिंग:

1) शुद्ध जल पाइप:φ3/4 इंच पीवीसी पाइप (पीवीसी गेंद वाल्व के साथ)

2) जल निकासी पाइप:φ3" पीवीसी पाइप (फिटिंग/गोलाकार वाल्व के साथ)

3) हलचलः हवा हलचल (φ3/4" पीपी पाइप)

एक पूर्ण तकनीकी समाधान के लिएस्वचालित एनोडाइजिंग लाइनकृपया मुझसे संपर्क करें. हम आपके उत्पाद तकनीकी आवश्यकताओं और कारखाने के लेआउट के आधार पर डिजाइन अनुकूलित करेंगे.

मूल प्रक्रिया प्रवाहएनोडाइजिंग उत्पादन लाइन:

        फ़ीड सामग्री→1 रासायनिक वसा हटाने→2 पानी से धोना→3 क्षारीय उत्कीर्णन→4 पानी से धोना→5 पानी से धोना→6 एसिड वाशिंग→7 पानी से धोना→8 पानी से धोना→9 एनोडाइजिंग→10 एनोडाइजिंग→11 एनोडाइजिंग→12 पानी से धोना→13 पानी से धोना→14 रंग→15 पानी से धोना→16 रंग→17 पानी से धोना→18 रंग→19 पानी से धोना→20 रंग→21 पानी से धोना→अनलोडिंग

कार्य की शर्तेंएनोडाइजिंग उत्पादन लाइन:

हमारे विशिष्ट ग्राहक:

स्थापना और प्रशिक्षण काएनोडाइजिंग उत्पादन लाइन:

1. स्थापना

1) विक्रेता को स्थापना स्थल तैयार करने के लिए उपकरण की स्थापना के सभी विवरण उपयोगकर्ता को प्रदान करने चाहिए।

2) विक्रेता को उपकरण को उपयोगकर्ता के कारखाने में स्थापित करना और डिबग करना होगा।

2प्रशिक्षण

स्थापना के दौरान, विक्रेता संयंत्र ऑपरेटरों के लिए सामान्य संचालन, रखरखाव, परिचालन समस्याओं के विश्लेषण और आपातकालीन प्रक्रियाओं सहित साइट पर प्रशिक्षण प्रदान करता है।
